Описание товара

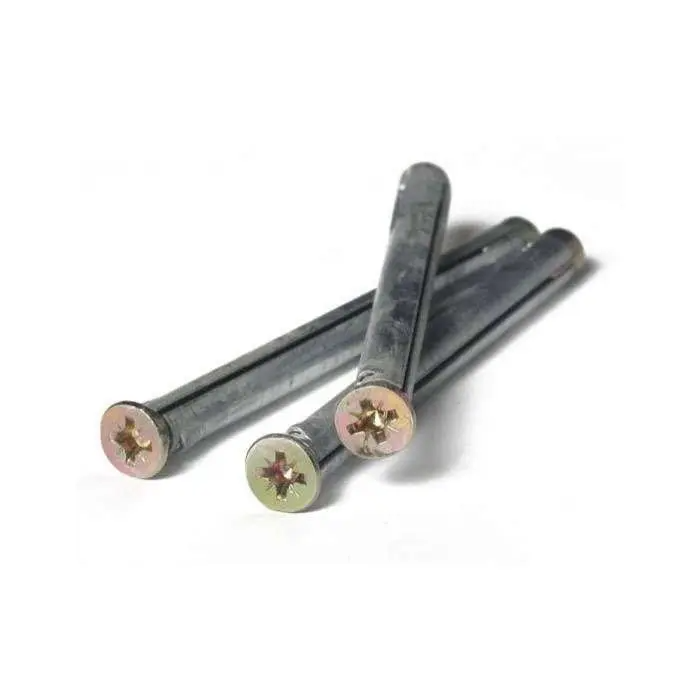

Анкер рамный 10×52 мм — компактный распорный крепёжный элемент для сквозного монтажа тонких оконных и дверных рам, деревянных планок, реек и отделочных профилей к основаниям из бетона, полнотелого и пустотелого кирпича, природного камня и ячеистого бетона.
Технические характеристики:
- Диаметр анкера: 10 мм
- Длина гильзы: 52 мм
- Длина распорного элемента: 68 мм
- Резьба винта: М6
- Тип головки: потайная, шлиц PZ 3
- Диаметр головки: 12,85–13,2 мм
- Высота головки: 3 мм
- Диаметр распорного элемента: 9,7–9,9 мм
- Материал: углеродистая сталь с гальваническим желтопассивированным цинковым покрытием
- Диаметр сверления: 10 мм
- Минимальная глубина сверления: 52 мм
- Глубина анкеровки в основании: 30 мм
- Максимальная толщина закрепляемого материала: 22 мм
- Класс прочности резьбового элемента: 5.8
- Минимальное усилие вырывания: 5,5 кН (бетон В25), 5,1 кН (кирпич), 1,9 кН (лёгкий бетон)
- Минимальная срезающая сила: 4,9 кН
- Масса 1 шт.: ~31,7 г
Конструкция и принцип работы:
Конструкция состоит из трёх элементов: цилиндрической гильзы с продольными прорезями и
Область применения:
Монтаж тонких оконных рам из ПВХ, дерева и алюминия, крепление дверных коробок с небольшой толщиной профиля, фиксация деревянных брусков, планок, стальных профилей и отделочных элементов к несущим стенам. Типоразмер 10×52 применяют там, где суммарная толщина закрепляемого материала не превышает 22 мм — в отличие от длинных версий серии (10×112, 10×152 и более), рассчитанных на массивные конструкции и глубокие проёмы.
Соответствие стандартам:
Изделие соответствует требованиям к распорным анкерам для сквозного монтажа по нормам DIN и действующим стандартам на оцинкованные метизы строительного назначения.
