Описание товара

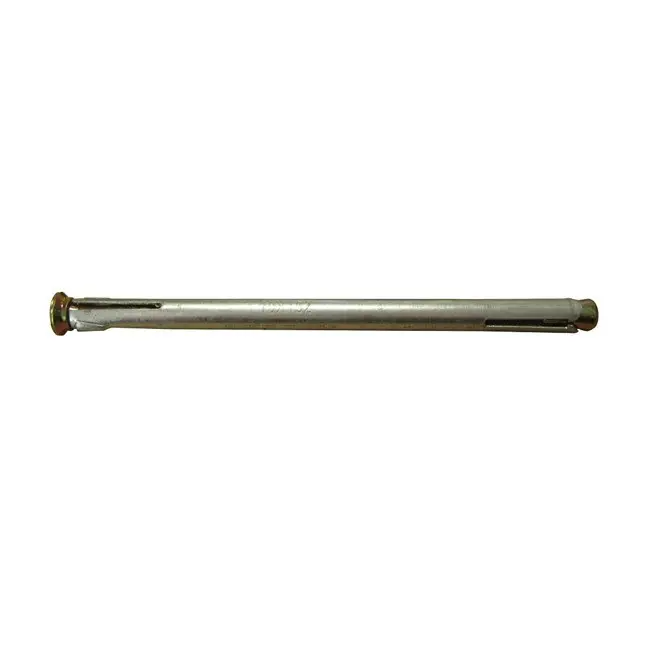

Анкер рамный 8×152 мм — распорный крепёжный элемент уменьшенного диаметра для сквозного монтажа оконных и дверных рам, коробок, деревянных и металлических конструкций к основаниям из бетона, полнотелого и пустотелого кирпича, природного камня.
Технические характеристики:
- Диаметр анкера: 8 мм
- Длина гильзы: 152 мм
- Длина винта: 168 мм
- Резьба винта: М6,
- Тип головки — потайная, шлиц PZ 3
- Диаметр головки: 10,85–11,2 мм
- Высота головки: 2 мм
- Толщина стенки гильзы: 0,8 мм
- Материал: углеродистая сталь с гальваническим желтопассивированным цинковым покрытием
- Класс прочности резьбового элемента: 5.8
- Диаметр сверления: 8 мм
- Минимальная глубина сверления при сквозном монтаже: 170 мм
- Глубина анкеровки в основании: 30 мм
- Максимальная толщина закрепляемого материала: 122 мм
- Минимальное усилие вырывания: 3,5 кН
Конструкция и принцип работы:

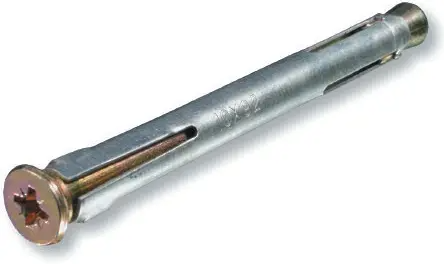

Конструкция состоит из трёх элементов: полого двухраспорного цилиндрического штифта с продольными прорезями и
Удлинённая нераспорная часть гильзы не создаёт напряжений в теле закрепляемой рамы: при затяжке коробка не притягивается к проёму и сохраняет проектное положение. Выступы в верхней части втулки предотвращают проворачивание и смещение анкера от оси отверстия. Потайная головка винта утапливается заподлицо с поверхностью рамы; при необходимости устанавливается декоративная заглушка. Желтопассивированное цинковое покрытие обеспечивает защиту от атмосферной влаги и допускает применение при наружных работах.
Область применения:
Монтаж оконных рам из ПВХ, дерева и алюминия с толщиной профиля до 122 мм, крепление дверных коробок в стеновых проёмах, фиксация деревянных брусков, реек и стальных профилей к несущим стенам. Типоразмер 8×152 занимает старшую позицию в линейке диаметра 8 мм среди широко применяемых типоразмеров: по сравнению с 8×132 он обеспечивает увеличенную полезную длину (122 мм против 102 мм), что востребовано при монтаже широких рамных профилей или при наличии дополнительных слоёв между рамой и несущей стеной. В сравнении с анкерами серии 10 мм данный типоразмер формирует меньший диаметр отверстия в профиле, снижая ослабление сечения рамы в точке крепления.
Соответствие стандартам:
Изделие соответствует требованиям к распорным рамным анкерам для сквозного монтажа по нормам DIN и действующим стандартам на оцинкованные метизы строительного назначения.
