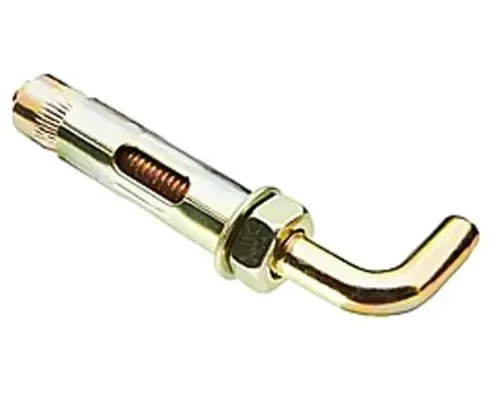

Анкерный болт с Г-образным крюком 10х120 мм (1шт.)

Описание товара

Анкерный болт с Г-образным крюком 10×120 мм — распорный крепёжный элемент специальной конструкции, предназначенный для подвески и фиксации тяжёлых конструкций, подвесного оборудования и инженерных систем в несущих основаниях из плотных материалов.

Технические характеристики:

• Диаметр анкера: 10 мм
• Длина гильзы: 120 мм
• Общая длина изделия с крюком: 150–155 мм
• Резьба шпильки: М8
• Диаметр монтажного отверстия: 10 мм
• Максимальная толщина прикрепляемого материала: до 60 мм
• Минимальная глубина сверления: 120 мм
• Нагрузка на вырыв в бетоне класса B25: 13,1 кН
• Высота крюка: 28 мм



Конструкция и принцип работы:

Изделие состоит из внешней металлической гильзы с продольными прорезями, шпильки с распорным конусом и Г-образного крюка на свободном конце шпильки. При закручивании шпильки конусный наконечник раздвигает лепестки гильзы, обеспечивая надёжное распорное соединение со стенками отверстия.

Материал и покрытие:
Углеродистая сталь холодного формования, желтопассивированное гальваническое цинкование.

Допустимые основания:

• бетон (в том числе железобетон) марки М150 и выше;
• полнотелый кирпич;
• природный камень (гранит, известняк).



Область применения:
Подвеска водонагревателей и бойлеров, монтаж радиаторов отопления, крепление тяжёлых подвесных систем, растяжек и строительных лесов, анкеровка инженерного оборудования, кабельных трасс и светильников. Конфигурация Г-образного крюка обеспечивает удобный охват крепёжных элементов конструкции без дополнительных переходников.

Монтаж выполняется в предварительно просверленное и продутое от пыли отверстие строго соответствующего диаметра. Анкер устанавливается гильзой внутрь и затягивается шпилькой по часовой стрелке до упора.

Соответствие стандартам:

Изделие соответствует требованиям DIN 529 и ГОСТ 28778–90.
