Анкерный болт с Г-образным крюком 14х100 мм (1шт.)

Описание товара

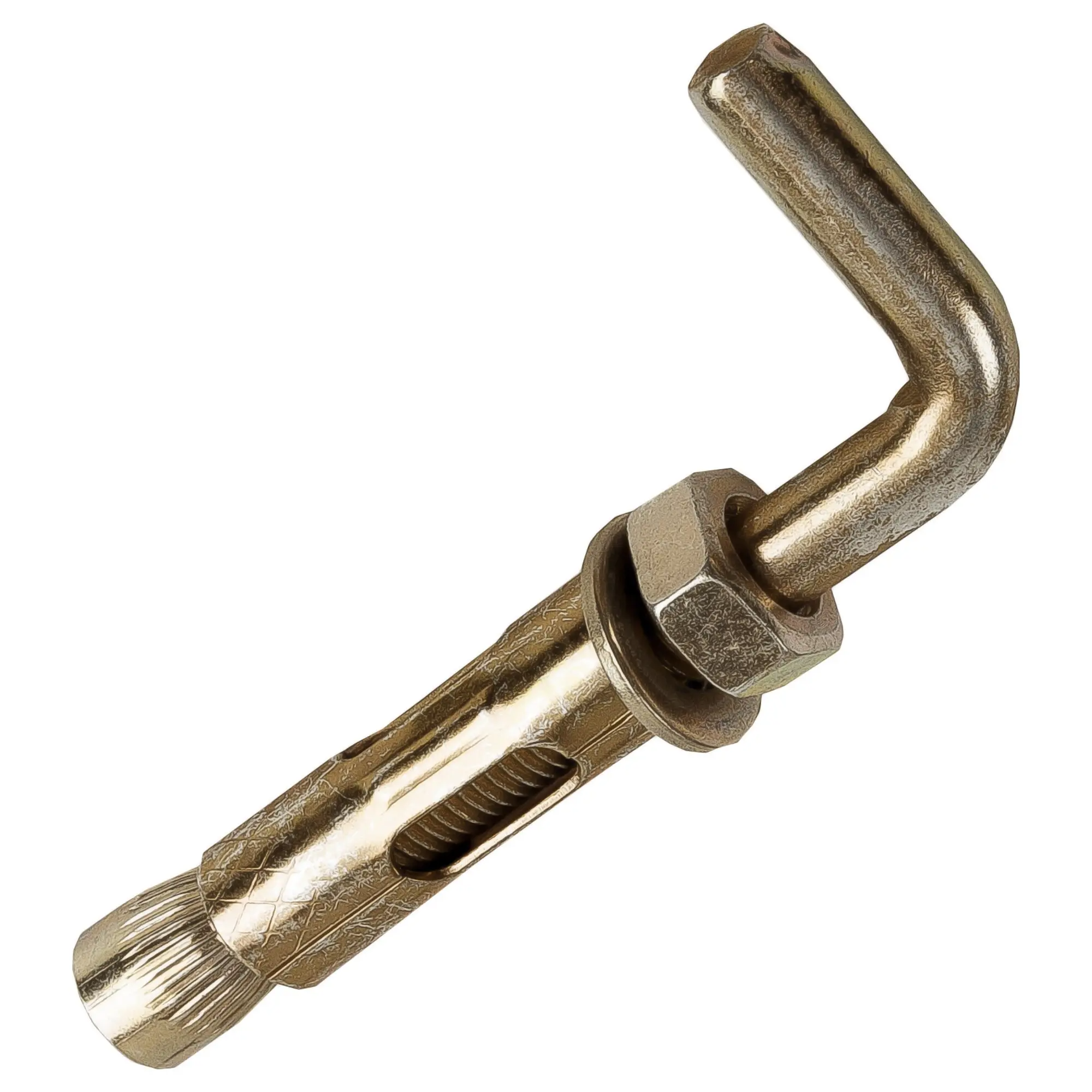

Анкерный болт с Г-образным крюком 14×100 мм — распорный крепёжный элемент конструкции «костыль», предназначенный для закладного и навесного монтажа тяжёлых конструкций и инженерного оборудования в несущих основаниях из плотных строительных материалов.

Технические характеристики:

• Диаметр анкера: 14 мм
• Длина гильзы: 100 мм
• Резьба шпильки: М10
• Диаметр монтажного отверстия: 14 мм
• Минимальная глубина анкеровки: 60 мм
• Нагрузка на вырыв в бетоне: 5,45 кН

Анкер допускает регулировку положения навешиваемого элемента по высоте после установки.

Конструкция и принцип работы:

Изделие состоит из внешней металлической гильзы с продольными прорезями, шпильки с конусообразным распорным наконечником и Г-образным крюком, а также гайки с шайбой. При затяжке гайки шпилька подтягивается, конусный элемент входит в гильзу и раздвигает её лепестки, обеспечивая надёжное механическое сцепление со стенками отверстия.

Материал и покрытие: углеродистая оцинкованная сталь, желтопассивированное цинковое покрытие — обеспечивает защиту от коррозии при эксплуатации в условиях умеренной влажности.

Допустимые основания:

• бетон марки М150 и выше;
• полнотелый кирпич;
• природный камень (гранит, известняк).



Область применения:
Устройство закладных элементов при монтаже навесных конструкций, крепление водонагревателей и бойлеров, монтаж радиаторов отопления, фиксация металлических ворот, перил, балконных ограждений и лестничных маршей, подвеска строительных лесов и растяжек, анкеровка трубопроводных подвесов и кабельных трасс. Г-образная форма крюка обеспечивает удобный захват петлевых и кольцевых элементов конструкций без дополнительных переходников.

Монтаж выполняется в предварительно просверленное и очищенное от пыли отверстие строго соответствующего диаметра. Глубина сверления должна превышать глубину установки анкера на 5–10 мм. Анкер устанавливается гильзой внутрь перпендикулярно основанию, гайка затягивается ключом до нормативного момента.

Соответствие стандартам:

Изделие соответствует требованиям DIN 529 и ГОСТ 28778–90.
