Описание товара

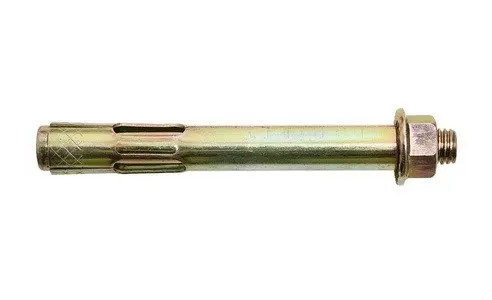

Анкерный болт с гайкой 10×97 мм — распорный крепёжный элемент средней длины с торцевой шестигранной гайкой, предназначенный для сквозного монтажа конструкций и оборудования в несущих основаниях из плотных строительных материалов при умеренной толщине прикрепляемых элементов.
Технические характеристики:
- Диаметр анкера: 10 мм
- Общая длина: 97 мм
- Резьба шпильки: М8
- Диаметр монтажного отверстия: 10 мм
- Максимальная толщина прикрепляемого материала: до 55 мм
- Минимальная вырывающая сила в бетоне класса B25: 13,1 кН
- Максимальный крутящий момент при анкеровке: 25 Нм
- Допустимый изгибающий момент: 12,9 Нм
Конструкция и принцип работы:
Изделие состоит из трёх компонентов: цилиндрической гильзы с продольными прорезями, шпильки с конусообразным распорным наконечником и шестигранной гайки с фланцем (под ключ SW 13). При затяжке гайки шпилька смещается вверх по резьбе, конусный наконечник входит в гильзу, раздвигает её лепестки и плотно прижимает их к стенкам отверстия, обеспечивая надёжную механическую фиксацию в основании.
Материал и покрытие:
Углеродистая сталь, желтопассивированное гальваническое цинкование — обеспечивает антикоррозионную защиту при эксплуатации в условиях умеренной влажности как внутри помещений, так и на открытом воздухе.
Допустимые основания:
- бетон марки М150 и выше;
- полнотелый кирпич;
- природный камень (гранит, известняк).
Область применения:
Монтаж перил, лестничных и балконных ограждений, крепление металлических ворот и решёток, фиксация кронштейнов, каркасных металлоконструкций и фасадной обрешётки к несущим основаниям при средней толщине прикрепляемых элементов. Способ монтажа — сквозной: анкер проходит через прикрепляемую деталь и фиксируется в несущем основании.
Монтаж выполняется в предварительно просверленное и очищенное от пыли отверстие строго соответствующего диаметра. Перед установкой гайку следует слегка наживить. Анкер вводится через прикрепляемую деталь до упора, гайка затягивается ключом на 13 до нормативного момента.
